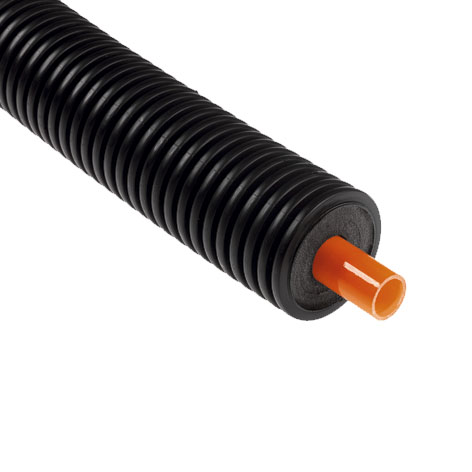

Однотрубная система TERRENDIS 6 bar
Одинарные гибкие, теплоизолированные, самокомпенсирующиеся системы трубопроводов из сшитого полиэтилена РЕ-Ха. Предназначены для теплофикационной воды (отопление, +95оС/6 бар), для горячей (питьевой) воды (+65оС/10 бар), также могут использоваться для холодной (питьевой) воды (+25оС/16 бар).
Характеристики:
– Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) трубы оранжевого цвета с барьером против диффузии кислорода EVOH (DIN 4726), SDR 11.
– Рабочие характеристики: +95°С при давлении 6 бар, +65°С при давлении 10 бар.

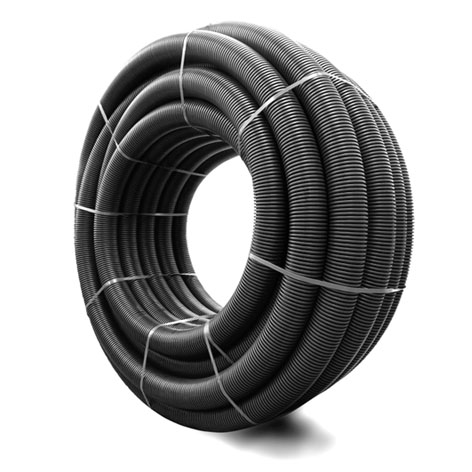

– Стандартная длина полного рулона: 100 м.
– Количество несущих труб: одна.
– Диаметры несущих труб, мм: 25, 32, 40, 50, 63, 75, 90, 110, 125.
Производитель: TERRENDIS NV
Ассортимент
|
Труба |
Ø наруж. кожуха |
Ø напорной трубы dвнеш/s/dвнутр |
Объем воды в напорной трубе |
Радиус сгиба |
Тепловая мощность |
|
Артикул |
мм |
мм |
л/м |
м |
кВт |
|
H7525 |
75 |
25/2,3/20,4 |
0,327 |
0,20 |
30 |
|
H9032 |
90 |
32/2,9/26,2 |
0,539 |
0,25 |
60 |
|
H11025 |
110 |
25/2,3/20,4 |
0,327 |
0,30 |
30 |
|
H11032 |
110 |
32/2,9/26,2 |
0,539 |
0,30 |
60 |
|
H11040 |
110 |
40/3,7/32,6 |
0,835 |
0,30 |
90 |
|
H14040 |
140 |
40/3,7/32,6 |
0,835 |
0,35 |
90 |
|
H14050 |
140 |
50/4,6/40,8 |
1,307 |
0,40 |
140 |
|
H14063 |
140 |
63/5,8/51,4 |
2,075 |
0,50 |
220 |
|
H16050 |
200 |
50/4,6/40,8 |
1,307 |
0,45 |
140 |
|
H16063 |
160 |
63/5,8/51,4 |
2,075 |
0,55 |
220 |
|
H16075 |
125 |
75/6,8/61,4 |
2,961 |
0,75 |
330 |
|
H16090 |
160 |
90/8,2/73,6 |
4,254 |
1,00 |
480 |
|
H20075 |
200 |
75/6,8/61,4 |
2,961 |
0,80 |
330 |
|
H20090 |
200 |
90/8,2/73,6 |
4,254 |
1,10 |
480 |
|
H200110 |
200 |
110/10,0/90,0 |
6,362 |
1,20 |
700 |
|
H22590 |
225 |
90/8,2/73,6 |
4,254 |
1,10 |
480 |
|
H225110 |
225 |
110/10,0/90,0 |
6,362 |
1,20 |
700 |
|
H225125 |
225 |
125/11,4/102,2 |
8,203 |
1,40 |
900 |
- — Указанный минимальный радиус изгиба может быть применен постоянно без потери качества или производительности системы.
- — Содержание воды выражается в литрах на метр длины напорной трубы.
- — Средняя теплопередача в кВт для напорной трубы (Твод. 80° С при ΔТ 20° С).
Обязательным условием монтажа является анкерное крепление концов трубы. Жесткая фиксация обеспечивает компенсацию от воздействия продольной расширительной силы при тепловом расширении напорной трубы. Несоблюдение этого правила приводит к повреждению системы и автоматически аннулирует гарантию на систему.
Максимальная рабочая температура: 95°C
Максимальное рабочее давление: 6 бар при 95°C, 10 бар при 65°C
Наличие антидиффузного слоя: да

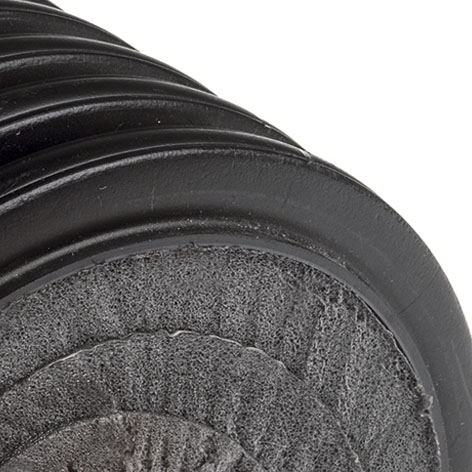

Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) трубы оранжевого цвета с барьером против диффузии кислорода EVOH (DIN 4726)

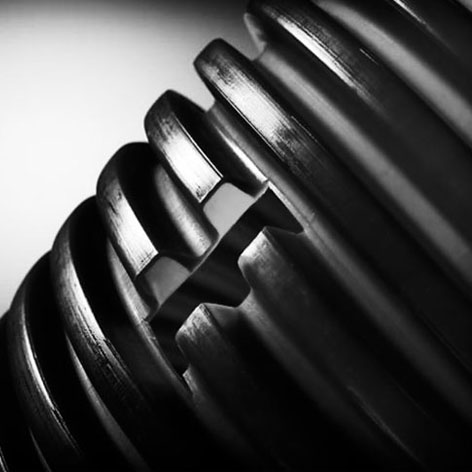

Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 25, 32, 40, 50, 63, 75, 90, 110, 125
Количество несущих труб: одна
Производитель: TERRENDIS NV
Сайт производитель: www.terrendis.ru
