Четырехтрубная система TERRENDIS
Система изолированного трубопровода, особо гибкая, совмещающая в себе 2 трубы отопления и 2 трубы для горячего водоснабжения в одной и той же теплоизоляции и наружном защитном кожухе, обычно используется для передачи теплоносителя и горячей хозяйственной воды в подземных коммуникациях.
Две напорные трубы изготовлены из сшитого полиэтилена PEХ-a с антидиффузионной кислородной защитой; оранжевая—для подачи, синяя—для обратки. Отличие в цвете напорных труб позволяет легко идентифицировать трубы подачи и обратки, даже при наличии пыле-и термозащиты. Две напорных трубы для горячего водоснабжения изготовлены из сшитого полиэтилена PEХ-a белого цвета.

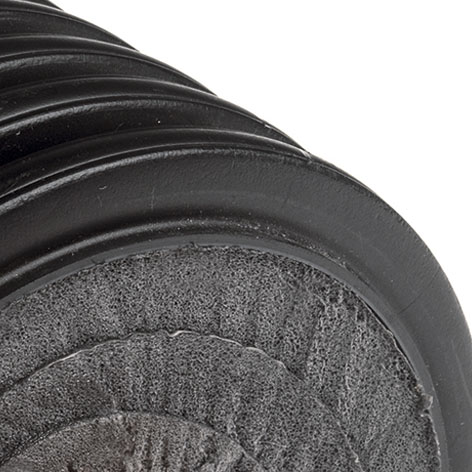

Многослойная термоизоляция изготовлена из «сшитой», микропористой РЕХ-а пены с водоотталкивающей закрытой ячеистой структурой. Данная изоляция характеризуется долгим сроком службы, стабильными изоляционными качествами, постоянной максимальной эластичностью и неизменной толщиной изолирующих слоев, даже после многочисленных сминаний.

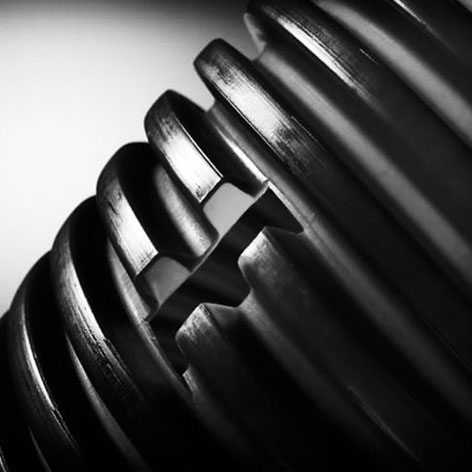

Наружный гофрированный кожух высокого качества из полиэтилена высокой плотности с двумя стенками, надёжно защищает систему изолированного трубопровода от механических повреждений и проникновения воды, сохраняя максимальную гибкость.
Характеристики:
– Несущие (напорные) трубы для отопления: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) трубы оранжевого и синего цвета с барьером против диффузии кислорода EVOH (DIN 4726), SDR 11.
– Напорные трубы для горячего водоснабжения: PEX-a / SDR7,4 / PN10.
– Рабочие характеристики: отопление:+95°С при давлении 6 бар, +65°С при давлении 10 бар, ГВС: +95°С при давлении 10 бар

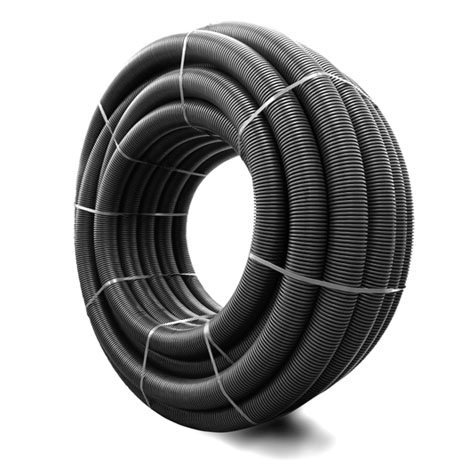

– Стандартная длина полного рулона: 100 м.
– Количество несущих труб: четыре.
– Диаметры несущих труб, мм: 20, 25, 32, 40
Производитель: TERRENDIS NV
Ассортимент
|
Труба |
Ø наруж. кожуха |
Ø напорной трубы dвнеш/s/dвнутр |
Объем воды в напорной трубе |
Радиус сгиба |
Тепловая мощность |
|
Артикул |
мм |
мм |
л/м |
м |
кВт |
|
Q160H225S2520 |
160 |
[2x] 25/2,3/20,4 25/3,5/18,0 20/2,8/14,4 |
0,654 |
0,60 |
30 |
|
Q160H32S2520 |
160 |
[2x] 32/2,9/26,2 25/3,5/18,0 20/2,8/14,4 |
1,078 |
0,60 |
60 |
|
Q160H32S3225 |
160 |
[2x] 32/2,9/26,2 32/4,4/23,2 25/3,5/18,0 |
1,078 |
0,60 |
60 |
|
Q200H40S4032 |
200 |
[2x] 32/2,9/26,2 40/5,5/29,0 32/4,4/23,2 |
1,670 |
0,80 |
90 |
- — Указанный минимальный радиус изгиба может быть применен постоянно без потери качества или производительности системы.
- — Содержание воды выражается в литрах на метр длины напорной трубы.
- — Средняя теплопередача в кВт для напорной трубы (Твод. 80° С при ΔТ 20° С).
Обязательным условием монтажа является анкерное крепление концов трубы. Жесткая фиксация обеспечивает компенсацию от воздействия продольной расширительной силы при тепловом расширении напорной трубы. Несоблюдение этого правила приводит к повреждению системы и автоматически аннулирует гарантию на систему.
Максимальная рабочая температура: 95°C
Максимальное рабочее давление: Отопление: 6 бар при 95°C, ГВС: 10 бар при 95°C
Наличие антидиффузного слоя: да
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) трубы оранжевого и сенего цвета с барьером против диффузии кислорода EVOH (DIN 4726) / SDR11 / PN6, для ГВС: трубы PEX-a / SDR7,4 / PN10
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 20, 25, 32, 40
Количество несущих труб: четыре
Производитель: TERRENDIS NV
Сайт производитель: www.terrendis.ru
