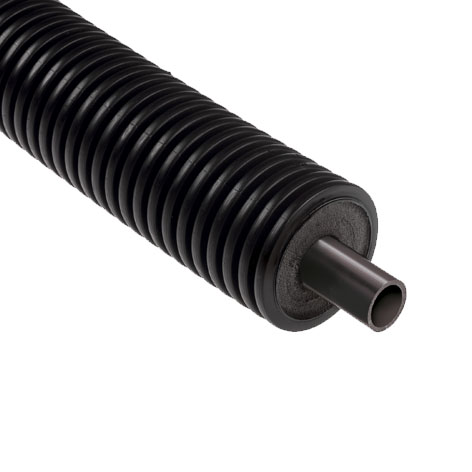

Система изолированного трубопровода, особо гибкая, с одинарной напорной трубой, обычно применяется для передачи холодной питьевой воды, хладоагентов и других жидкостей в подземных коммуникациях.
Напорная труба изготовлена из полиэтилена высокой плотности (PEHD), PE100 и имеет сертификацию NF114 Code UP и стандарта NF EN 12-201-2 (DN20 и DN25), подтверждающую, что она выдерживает давление до 16 бар. Также имеет сертификат соответствия санитарным нормам (ACS) и госрегистрацию ЕврАзЭС.
Труба |
Ø наруж. кожуха |
Ø напорной трубы dвнеш/s/dвнутр |
Радиус сгиба |
Объем воды в напорной трубе |
|
Артикул |
мм |
мм |
DN |
м |
л/м |
C7525 |
75 |
25/2,3/20,4 |
20 |
0,20 |
0,327 |
C9032 |
90 |
32/2,9/26,2 |
25 |
0,25 |
0,539 |
C9040 |
90 |
40/3,7/32,6 |
32 |
0,30 |
0,835 |
C14050 |
140 |
50/4,6/40,8 |
40 |
0,40 |
1,307 |
C14063 |
140 |
63/5,8/52,4 |
50 |
0,50 |
2,075 |
C16075 |
160 |
75/6,8/61,4 |
65 |
0,75 |
2,961 |
C16090 |
160 |
90/8,2/73,6 |
75 |
1,00 |
4,254 |
C200110 |
200 |
110/10,0/90,0 |
90 |
1,20 |
6,362 |
C200125 |
200 |
125/11,4/102,2 |
100 |
1,40 |
8,203 |
Обязательным условием монтажа является анкерное крепление концов трубы. Жесткая фиксация обеспечивает компенсацию от воздействия продольной расширительной силы при тепловом расширении напорной трубы. Несоблюдение этого правила приводит к повреждению системы и автоматически аннулирует гарантию на систему.
