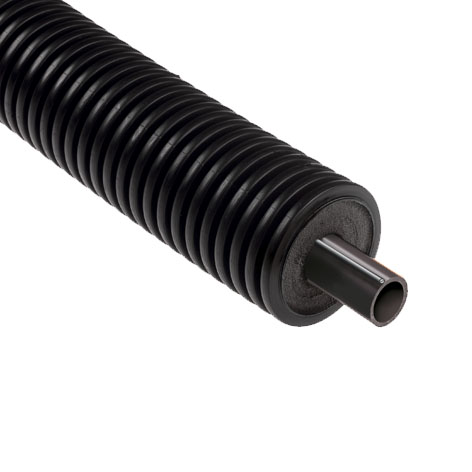

Однотрубная система TERRENDIS COOL с греющим кабелем
Система предварительно изолированного трубопровода, особо гибкая, с одинарной напорной трубой и саморегулируемым нагревательным кабелем мощностью 10 Вт/м, обычно применяется для передачи холодной питьевой воды, напорной канализации и других жидкостей в подземных коммуникациях.
Труба-теплоноситель изготовлена из полиэтилена высокой прочности (PEHD), PE100 и имеет сертификацию NF114 Code UP и стандарта NF EN 12-201-2 (DN25), подтверждающую, что она выдерживает давление до 16 бар.
Нагревательный кабель с автоматическим регулированием 10 Вт/м, размещенный вдоль трубы, защищает стоячие воды от замерзания.

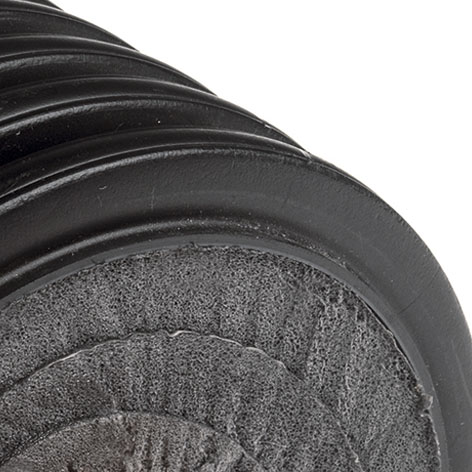

Термоизоляция состоит из нескольких слоев полностью водонепроницаемой пены из сшитого полиэтилена с закрытой альвеолярной структурой. Данная изоляция характеризуется долгим сроком службы, стабильными изоляционными качествами, постоянной максимальной эластичностью и неизменной толщиной изолирующих слоев, даже после многочисленных изгибаний.

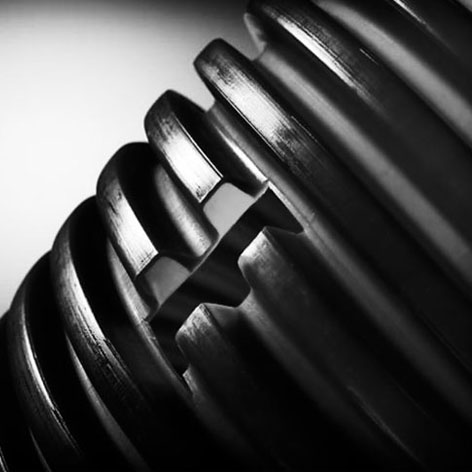

Внешняя оболочка из полиэтилена высокой плотности с двумя волнистыми стенками защищает систему изолированного трубопровода от деформаций и просачивания воды, сохраняя максимальную гибкость.
Для районов Крайнего Севера система Terrendis® «Cool» оснащается саморегулирующим, обогревающим кабелем 18 Вт/м.
Характеристики:
– Несущая (напорная) труба: Полиэтилен высокой плотности (PEHD) (PE 100)
– Рабочие характеристики: от –10 до +25 °C при давлении 16 бар.

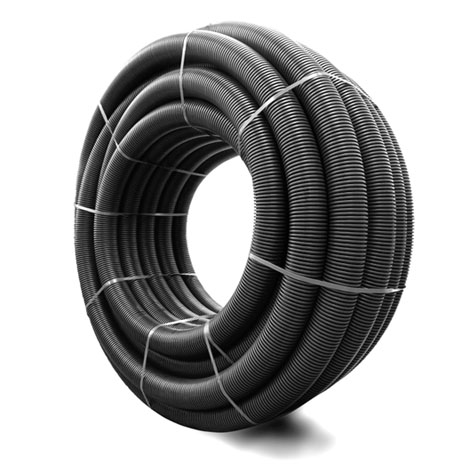

– Стандартная длина полного рулона: 100 м.
– Количество несущих труб: одна.
– Диаметры несущих труб, мм: 25, 32, 40, 50, 63, 75, 90, 110, 125.
– Мощность греющего кабеля: 10 Вт/м или 18 Вт/м.
– Производство без фреона.
Производитель: TERRENDIS NV
Ассортимент
| Труба | Внешняя оболочка | Напорная труба | Радиус сгиба |
Min Tнаруж |
|
|---|---|---|---|---|---|
| Артикул | dext (mm) | dext/s/dint | DN (dint) | [m](1) | [°C](3) |
| C7532W10 | 75 | 32/2,9/26,2 | 25 | 0,20 | -30 |
| C9040W10 | 90 | 40/3,7/32,6 | 32 | 0,30 | -36 |
| C14050W10 | 140 | 50/4,6/40,8 | 40 | 0,40 | -33 |
| C14063W10 | 140 | 63/5,8/51,4 | 50 | 0,50 | -24 |
| C16075W10 | 160 | 75/6,8/61,4 | 65 | 0,75 | -23 |
| C16090W10 | 160 | 90/8,2/73,6 | 75 | 1,00 | -16 |
| C200110W10 | 200 | 110/10,0/90,0 | 90 | 1,20 | -19 |
| C200125W10 | 200 | 125/11,4/102,2 | 100 | 1,40 | -16 |
- (1) Наименьший указанный радиус сгиба может применяться постоянно, без риска повреждения трубы или снижения характеристик системы.
- (2) Емкость (объем воды) указана в литрах на метр предварительно изолированной трубы.
- (3) Максимально допустимая отрицательная температура вокруг внешней оболочки в земле, чтобы предотвратить замерзание стоячей воды.
Обязательным условием монтажа является анкерное крепление концов трубы. Жесткая фиксация обеспечивает компенсацию от воздействия продольной расширительной силы при тепловом расширении напорной трубы. Несоблюдение этого правила приводит к повреждению системы и автоматически аннулирует гарантию на систему.
Максимальная рабочая температура: от –10 до +25 °C
Максимальное рабочее давление: 16 бар
Несущая (напорная) труба: Полиэтилен высокой плотности (PEHD) (PE 100)
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Количество несущих труб: одна
Диаметры несущих труб, мм: 25, 32, 40, 50, 63, 75, 90, 110, 125
Производитель: TERRENDIS NV
Сайт производитель: www.terrendis.ru
